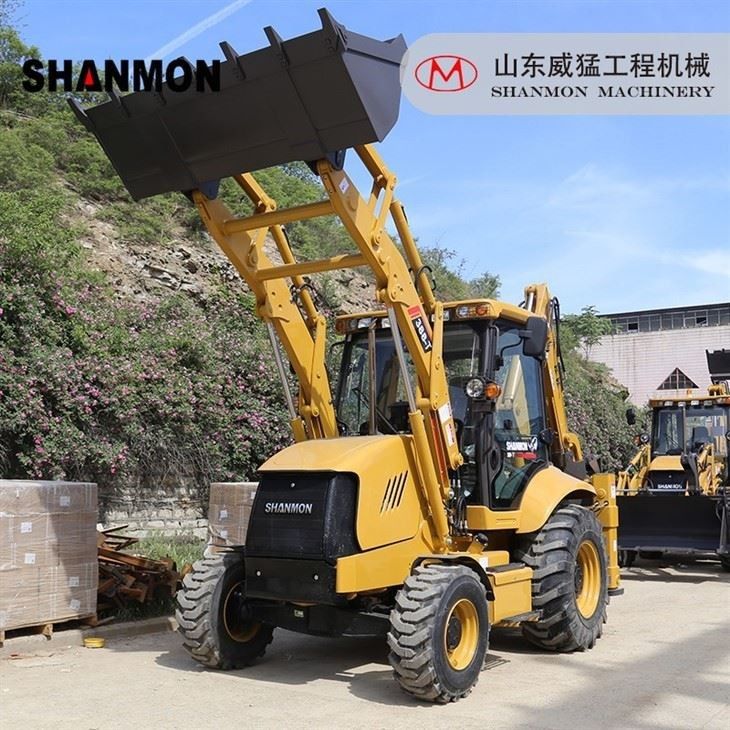

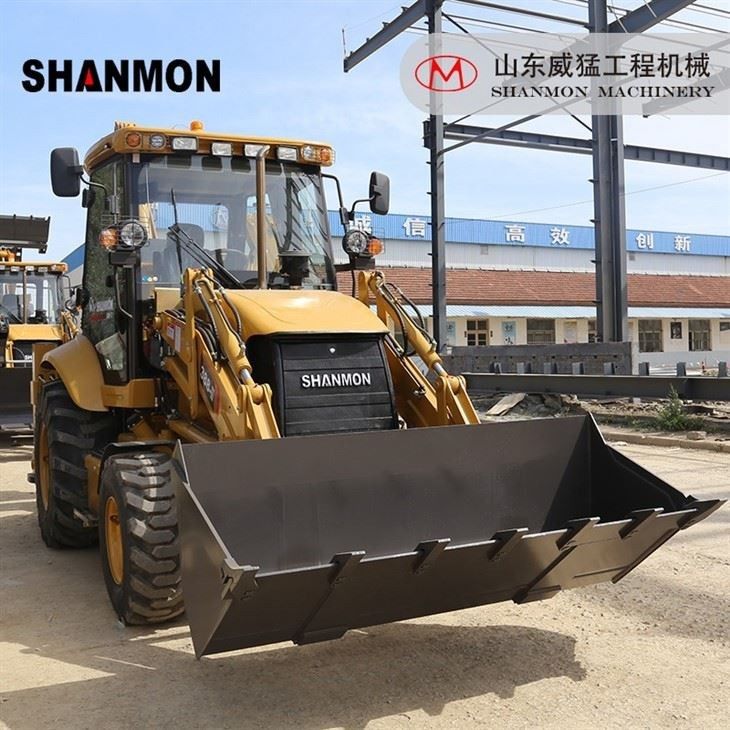

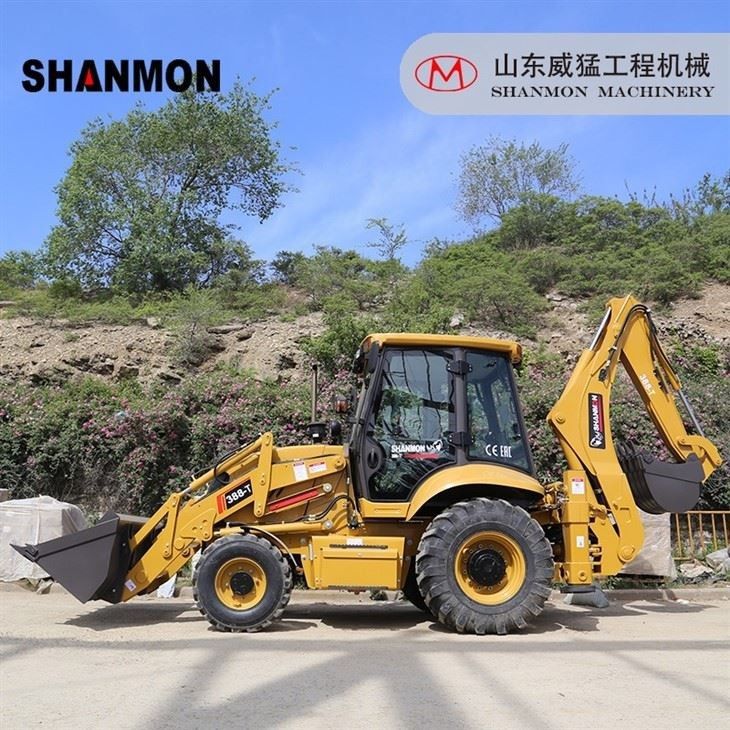

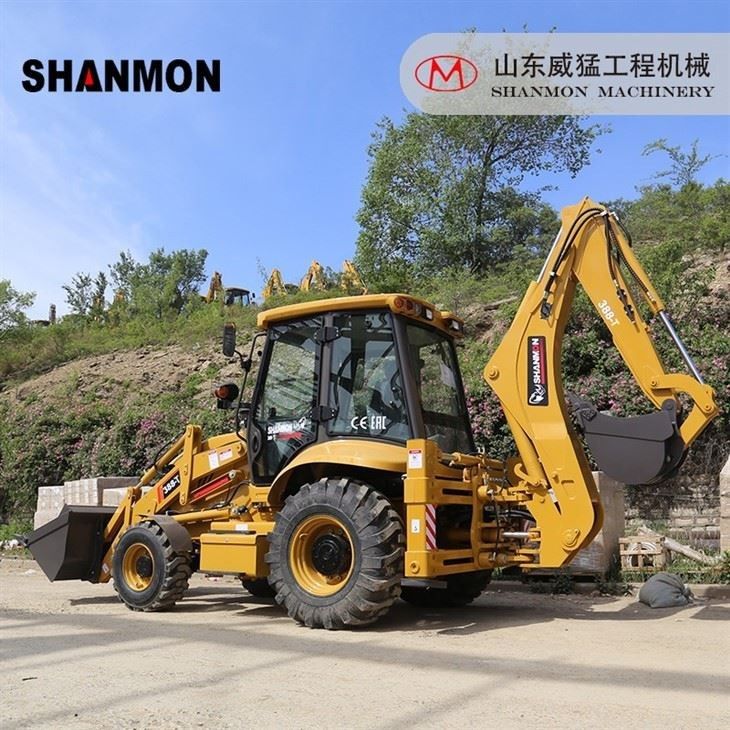

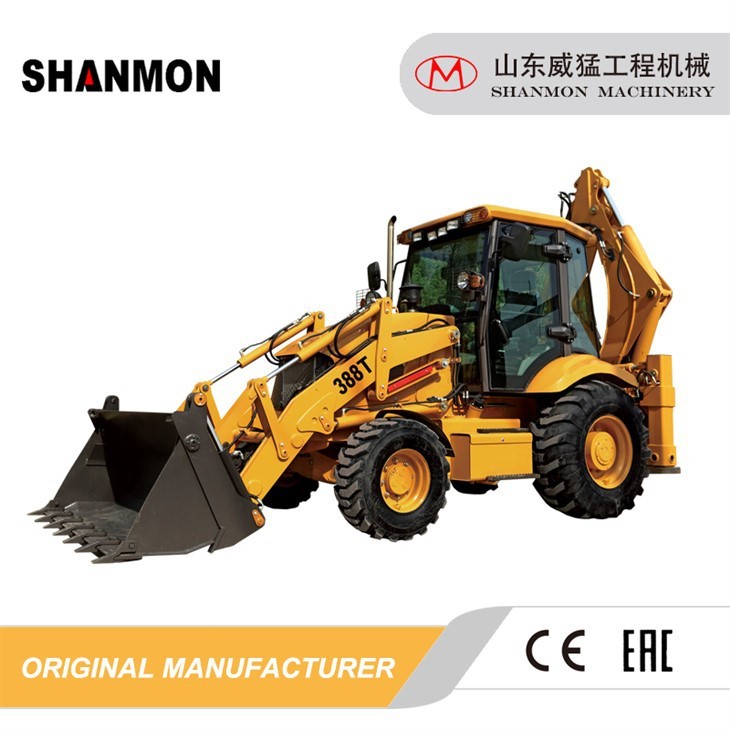

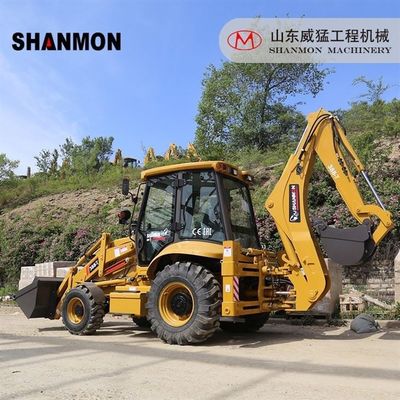

Der 388T-Backhoe-Ladegerät ist eine stark verbesserte Version des Shanmon 388-Backhoe-Ladegerätes.Carraro-GetriebeIm Vergleich zum 388 nutzen die Carraro-Achsen nasse Antriebsbremsen, was zu einer höheren Fahrgeschwindigkeit und einem flexibleren Betrieb führt.Die Shanmon 388T hat vier Vorwärts- und vier Rückwärtsgetriebe.Die 388T wird mit einem Multifunktionsbehälter und variablen Anlagen das Rückgrat der Baubranche sein.
| Gesamtgröße | Betriebsgewicht | 8200 kg |
| Gesamtgröße ((L×W×H) | 6050 × 2465 × 3100 mm | |
| Radstütze | 2280 mm | |
| Radlauffläche | 1785 mm | |
| Bodenfreiheit | 300 mm | |
|
Leistung |
Kapazität des Ladebäcks |
1.0m3 |
|
Ausbruchkraft des Ladegerätes |
47KN |
|
|
Tragfähigkeit des Ladegeräts |
2500 kg |
|
|
Abwurfhöhe des Ladegerätes |
2760 mm |
|
|
Abwurfreichweite des Ladegerätes |
900 mm |
|
|
Ausgrabungstiefe des Ladegerätes |
52 mm |
|
|
Kapazität des Baggerbehälters |
0.3m3 |
|
|
Kraft der Schleppschuh-Kübel |
50KN |
|
|
Schwingwinkel des Schleppbaus |
180° |
|
|
Rückhubschrauber-Dumpinghöhe |
3795 mm |
|
|
Höchstgröße des Baggerbaus |
4085 mm |
|
|
Max. Zugkraft |
60KN |
|
|
Motor |
Modell |
Weichai WP4G95E221 |
|
Typ |
Turbolader mit vier-Takt-Anschluss |
|
|
Zylinderinnendurchmesser*Takt |
4-105×130 |
|
|
Nennleistung |
70 kW/95 PS |
|
|
Nenngeschwindigkeit |
2200 r/min |
|
|
Min. Kraftstoffverbrauch |
230 g/kw.h |
|
|
Max. Drehmoment |
380 N.m. |
|
|
Verlagerung |
4.5L |
|
| Steuerungssystem | Typ | Hydraulische Lenkung |
| Modell des Umleiters | BZZ5-250 | |
| Pumpenlieferung | 63 ml/Tag | |
| Lenkwinkel | ± 36° | |
| Min. Drehradius | 6581 mm | |

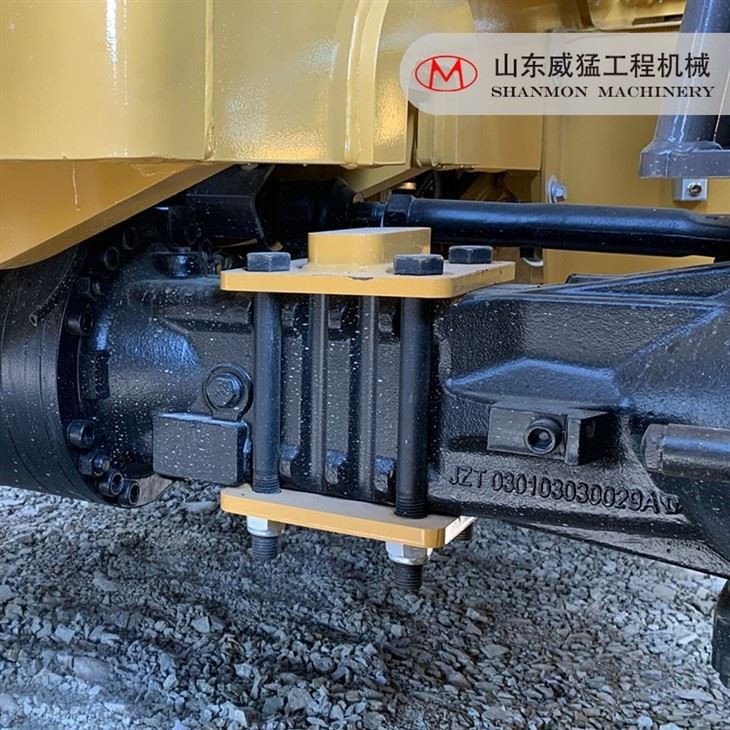

| Antriebsachse | Modell | 26.2-1920/28.43M-1654 |
| Hersteller | Italien Carraro | |
| Max. Last der Vorderachse | 22.5 Tonnen | |
| Max. Last der Hinterachse | 18.75 Tonnen | |
| Übertragung | Getriebe | Kraftwechsel der Gegenwelle |
| Modell | TLB1-4WD | |
| Züge | 4 Vorwärts- und 4 Rückwärtsgetriebe | |
| Hydraulischer Drehmomentwandler | Karraro | |
| Einlassdruck | - | |
| Ausgangsdruck | 1.3-1.55Mpa | |
| Kühlmodus | Ölkühldruckzirkulation | |
| Pumpenlieferung | 40 ml/Tag | |
|
Räder |
Größe der Vorderräder |
14 bis 17.5 |
|
Hinterradgröße |
19.5L-24 |
|
|
Vorreifendruck |
0.4Mpa |
|
|
Hinterreifendruck |
0.35Mpa |
|
|
Fahrgeschwindigkeit |
38 km/h |
|
| Bremssystem | Betriebsbremse | Feuchte innere Selbstregulierung, Selbstausgleich |
| Standbremse | Handbremse | |
| Systemdruck | Ladehydraulische Anlage | 20Mpa |
| Hydraulisches System zum Graben | 20Mpa | |
|
Hydraulisches Lenksystem |
14Mpa |
